新品首发 | 一文带你了解铁美众联LMIX系列无铁芯直线电机
2022.10.10
0人浏览
市场部
我们知道，直线电机是一种将电能直接转换成直线运动机械能的电力传动装置，而无铁芯直线电机是一种新型的特种电机， 也被称为U型直线电机，无铁芯直线电机的施力部件是放在两个磁轨之间，无铁芯布局没有齿槽效应和吸引力的影响，因此可以增长导轨的利用寿命，在某些环境下乃至还可以利用更小的导轨。
LMIX系列无铁芯直线电机为铁美众联完全自主研发，电机结构采用直驱的形式不需要任何传动转换机构就可实现高速、高精度的直线运动；同时，电机动子采用高强度玻璃纤维、碳纤维板作为线圈支架，重量轻且机械强度强，绝缘、散热效果好，大推力、无磁滞和涡流效应零齿槽力等特点可轻易实现高速高加速运动；并且电机可根据用户应用场景搭配国产或者进口高分辨率光栅、磁栅及驱动器可实现高精度运行，定位精度可达±1um，重复定位精度可达±1um，电机定子采用拼接方式设计有效行程可达10米以上。
LMIX系列无铁芯直线电机样机
除此之外，LMIX系列无铁芯直线电机形状更为扁平，因此机器制造商能更灵活地安排电机在机器中的位置。
目前铁美众联的LMIX系列无铁芯直线电机已经完成测试，并将逐步投入市场。LMIX系列将主要应用于搬运、点胶、检测、对位、贴合、激光切割等点位运动、轨迹运动且精度要求非常高的应用场景。

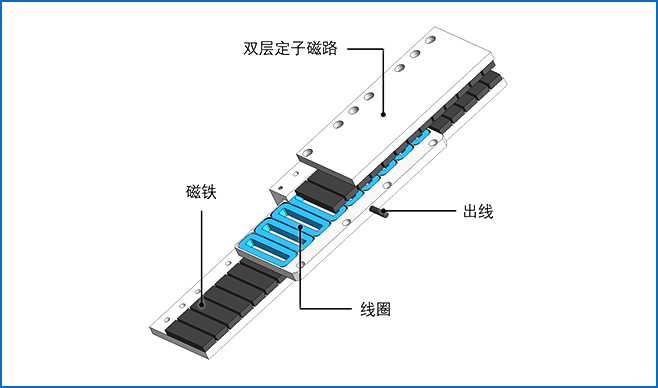

LMIX系列电机结构
铁美众联有专业的电磁仿真及电机设计团队，成员主要来自海内外名校，由业内资深工程师和权威技术顾问组成，可接受特定应用场景的电机定制服务；
铁美众联无铁芯直线电机动子采用玻璃纤维、碳纤维板设计相比市面上环氧灌封工艺大大降低了动子重量，电机运行惯性更低因此精度更高
团队成员有近10年的电机制造经验，拥有丰富的上下游供应链资源，且电机生产工艺经历了反复优化升级，从而电机制造成本更低
LMIX系列无铁芯线性电动机的次级部分为U形，两个磁板彼此面对，由间隔件隔开。主要部分在磁板之间的空间中行进。无铁设计的质量较低，这使得它们可以实现非常高的加速度和较短的稳定时间。由于没有引入间隙的机械连接，无铁芯直线电机非常适合需要非常高精度的应用，定位精度仅受反馈装置的限制。
由于LMIX系列无铁芯直线电机零齿槽力的特点电机运动精度相比有铁芯更易控制，所以广泛应用于半导体加工设备、芯片固晶、芯片引线框架焊接、PCB高速贴片、晶圆检测、光伏锂电池自动化生产设备、UV喷绘设备、精密数控机床、高端医疗机械、手机、玻璃检测行业等对运动模块的速度和精度同时要求较高的领域。
LMIX系列应用场景
助力全电驱动时代，铁美众联致力于成为高性能电动方案的领导者。如果您对铁美众联的LMIX系列产品有兴趣，欢迎致电我们，我们将第一时间为您提供最优质的定制化电动解决方案。
