LMCX系列 | 有铁芯直线电机

LMCX系列 | 有铁芯直线电机
LMCX系列 | 有铁芯直线电机
LMCX系列 | 有铁芯直线电机

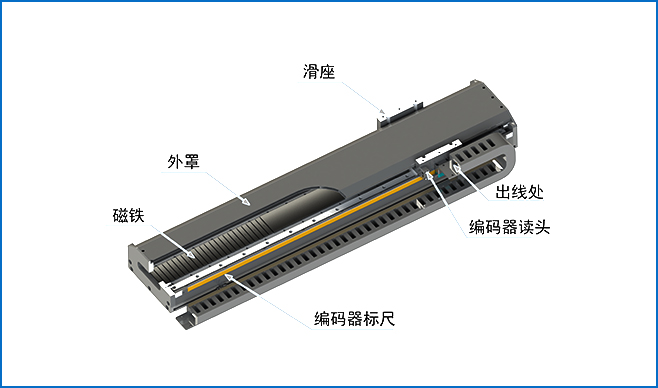

直线电机引动器可将电磁力直接转化为直线运动,即使是在长行程下也能发挥高速性能。LMCX系列直线电机采用有铁芯的AC直线电机。铁芯上绕有线圈,可产生强磁场,具有小体积、大推力、高加速度等特性。


产品特点:

1、采用挤压铝型材+AP系列平板有铁芯直线电机+IM220系列驱动器组成,易用性好、性价比高;

2、模组宽度由110/140/170/210四个系列组成,最大长度可达4米,适用范围广;

3、动子和定子之间为非接触式传动,可以实现长时间无磨损免维护运行;

4、支持高精度光栅尺或磁栅尺,可以实现很高的定位精度和重复定位精度;

5、实现高速高加速运行,一般运行速度可达3~5m/s、加速度可达3~5G

6、在单一轴上实现多动子独立运行;

7、适用于搬运、点胶、检测、对位、贴合等点位运动或者轨迹精度要求不高的场合。



技术参数technical parameter

No.

参数指标

符号

单位

LMCX110

LMCX140

LMCX170

LMCX210

1

持续推力

Fc

N

100

144

185

320

2

持续电流

Ic

Arms

3

3

3

3

3

峰值推力

Fp

N

275

370

425

820

4

峰值电流

Ip

Arms

10.5

10.5

10.5

10.5

5

推力常数

Kf

N/Arms

33.3

48.0

76.7

106.6

6

吸引力

Fa

kN

0.5

0.66

1.0

1.48

7

线圈最高温度

Tmax

120

120

120

120

8

电气时间常数

Ke

ms

2.4

2.4

2.5

2.6

9

电阻

R

4.81

9.7

13.5

16.97

10

电感

L

mH

11.54

23.3

34.8

45.38

11

极距

2τ

mm

24

24

24

24

12

反电势常数

Kv

Vrms/(m/s)

26.8@2m/s

36.8@2m/s

59.8@2m/s

80.5@2m/s

13

电机常数

Km

N/√W

7.07

8.48

10.72

12.64

14

最大端电压

VDC

VDC

330

330

330

330

15

动子重量

Mf

kg

0.6

0.8

1.2

1.6

16

定子重量

Ms

kg/m

2.5

3.0

4.3

6.1

17

模组宽度

LS

mm

110

140

170

210

18

定子安装距离

Ws1

mm

192

192

288

192

19

模组高度

H

mm

70

85

93.5

104
