LMIX系列 | 无铁芯直线电机

LMIX系列 | 无铁芯直线电机
LMIX系列 | 无铁芯直线电机
LMIX系列 | 无铁芯直线电机

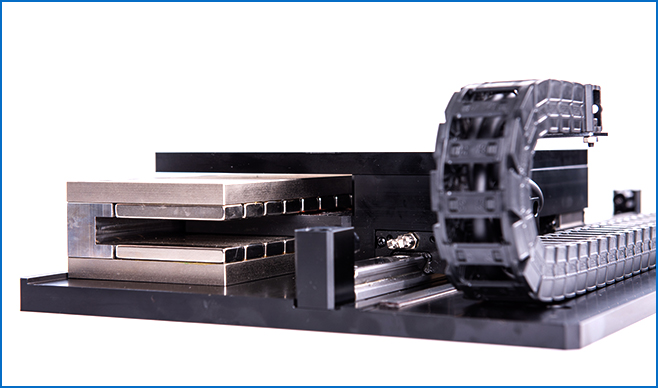

LMIX系列 | 无铁芯直线电机形状更为扁平,因此机器制造商能更灵活地安排电机在机器中的位置。应用领域:半导体设备、工业自动化等


产品特点:

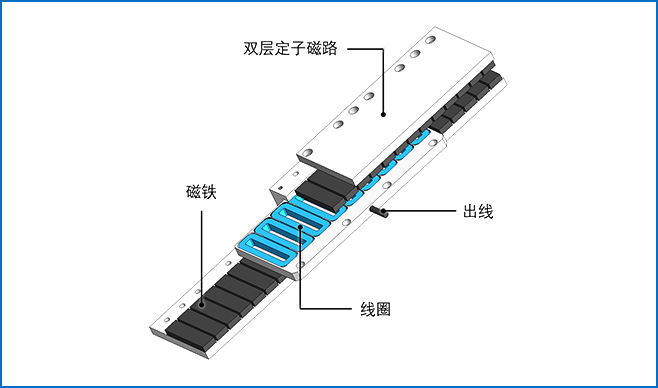

1、无吸引力-平衡的双磁轨,安全,便于操作,在组装的过程中不存在吸引力的问题;

2、无齿槽效应-无铁芯施力部件没有齿槽效应从而推力波动小,所以加速度和速度更大可实现高速高精度运行;

3、采用气隙调整-便于对齐和安装;

4、动子和定子之间为非接触式传动,可以实现长时间无磨损免维护运行;

5、支持高精度光栅尺或磁栅尺,可以实现很高的定位精度和重复定位精度;

6、实现高速高加速运行,一般运行速度可达3~5m/s、加速度可达3~5G

7、在单一轴上实现多动子独立运行,定子长度可以无限拼接,保证精度情况下电机有效行程可达10米;

8、适用于搬运、点胶、检测、对位、贴合等点位运动或者轨迹精度要求非常高的场合。



技术参数technical parameter

No.

参数指标

符号

单位

LMIX72

LMIX100

1

持续推力

Fc

N

190

300

2

持续电流

Ic

Arms

3

3

3

峰值推力

Fp

N

640

1000

4

峰值电流

Ip

Arms

10.5

10.5

5

推力常数

Kf

N/Arms

63.3

100

6

吸引力

Fa

kN

0

0

7

线圈最高温度

Tmax

120

120

8

电气时间常数

Ke

ms

1.8

1.6

9

电阻

R

3.12

7.77

10

电感

L

mH

5.6

12.5

11

极距

2τ

mm

24

40.5

12

反电势常数

Kv

Vrms/(m/s)

51.1

74.9

13

电机常数

Km

N/√W

9.74@2m/s

12.24@2m/s

14

最大端电压

VDC

VDC

330

330

15

动子重量

Mf

kg

0.4

1.3

16

定子重量

Ms

kg/m

11.83

29.98

17

定子宽度

LS

mm

72

100

18

定子安装距离

Ws1

mm

480

486

19

定子高度

H

mm

35.3

51.6
