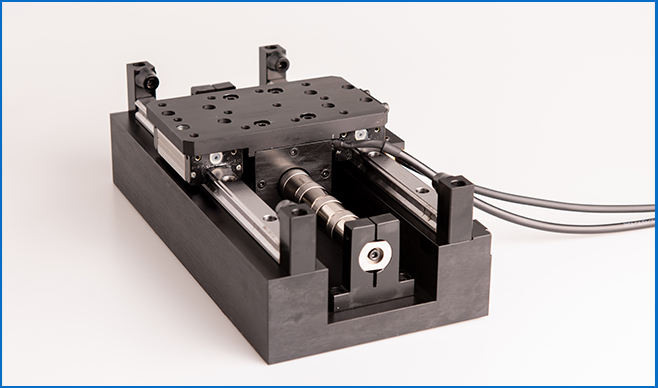

LMTX系列 | 棒状直线电机

LMTX系列 | 棒状直线电机
LMTX系列 | 棒状直线电机
LMTX系列 | 棒状直线电机
LMTX系列 | 棒状直线电机推力相对较小,形状为细棒状,尺寸小巧,更便于集成在机器末端。应用领域:半导体设备、工业自动化等


产品特点:

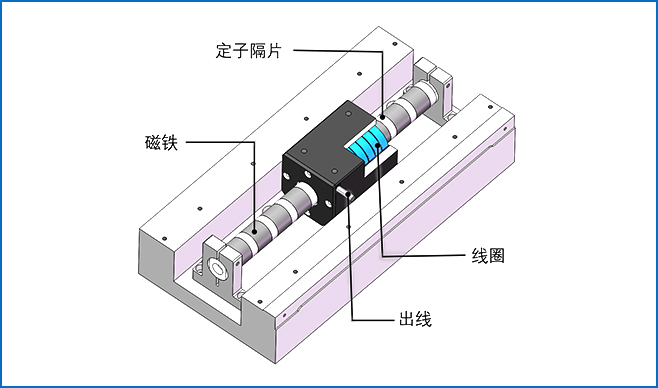

1、由于结构简易,装配使用空间更小,很好的解决了整机安装空间小但需要高速高精度的运动场景;

2、棒状直线电机同样没有齿槽效应从而推力波动小,可实现高速高精度运行;

4、动子和定子之间为非接触式传动,可以实现长时间无磨损免维护运行;

5、支持高精度光栅尺或磁栅尺,可以实现很高的定位精度和重复定位精度;

6、实现高速高加速运行,一般运行速度可达3~5m/s、加速度可达3~5G

7、在单一轴上可以实现多动子独立运行;

8、适用于搬运、点胶、检测、对位、贴合等点位运动或者轨迹精度要求不高的场合。



技术参数technical parameter

No.

参数指标

符号

单位

LMTX16

LMTX20

1

持续推力

Fc

N

8

44

2

持续电流

Ic

Arms

3

3

3

峰值推力

Fp

N

24

100

4

峰值电流

Ip

Arms

10.5

10.5

5

推力常数

Kf

N/Arms

2.67

5.67

6

吸引力

Fa

kN

0

0

7

线圈最高温度

Tmax

120

120

8

电气时间常数

Ke

ms

0.4

0.6

9

电阻

R

0.482

1.276

10

电感

L

mH

0.175

0.8

11

极距

2τ

mm

29.1

44.7

12

反电势常数

Kv

Vrms/(m/s)

1.73

4.82

13

电机常数

Km

N/√W

2@2m/s

2.91@2m/s

14

最大端电压

VDC

VDC

330

330

15

动子重量

Mf

kg

0.09

0.223

16

定子重量

Ms

kg/m

1.43

2.18

17

定子外径

D

mm

16

20

18

定子安装距离

Ws1

mm

136.4

248

19

总安装高度

H

mm

37

50
